Hospital Son Llatzer (Palma de Mallorca)

Torres de circuito cerrado

Nueva Trigeneración del Hospital Son Llatzer (Palma de Mallorca)

AÑO: 2009

MODELO: 4 x EWK-I 1800

POTENCIA DISIPADA: N/D

Torres de circuito cerrado para la nueva cogeneración del Hospital Son Llatzer en Palma de Mallorca.

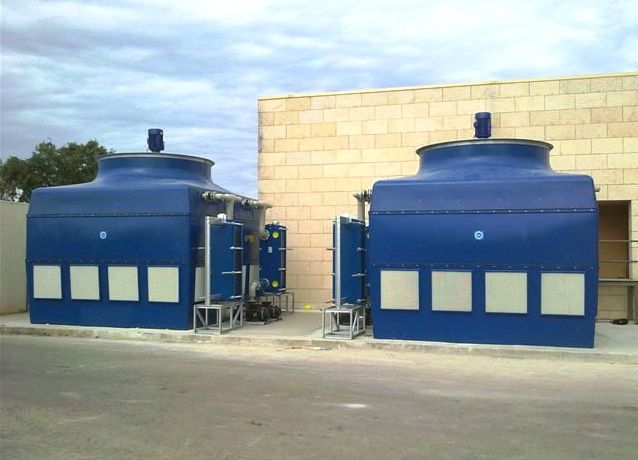

EWK ha instalado cuatro torres de refrigeración de sistema cerrado modelo EWK-I 1800, capaces de disipar 6.000 kW. Estos equipos dan servicio a un motogenerador de 3,3 MWe y una máquina de absorción de 1,7 MWe. El Hospital Son Llatzer se decidió por estas torres por su fácil mantenimiento, vida útil y rápido montaje.

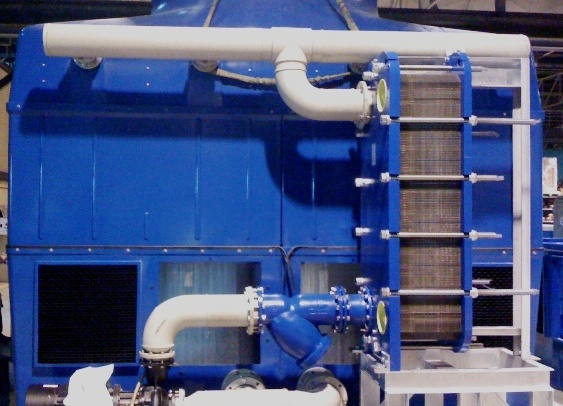

En las Torres de circuito cerrado instaladas, el equipo consta por un lado de una torre de refrigeración de circuito abierto del tipo EWK y un intercambiador de calor de placas externo fabricado en Acero Inoxidable AISI 316. Incluye la bomba de recirculación del circuito secundario y un filtro en «Y» para prevenir la entrada de suciedad en el intercambiador.

En este modelo de Torres de circuito cerrado el fluido a refrigerar (generalmente agua) es circulado a través de las placas del intercambiador externo, sin que exista contacto directo con el ambiente exterior de forma que se preserva el fluido del circuito primario, de cualquier suciedad o contaminación.

Al mismo tiempo en la torre, el ventilador, situado en la parte superior aspira el aire y lo conduce a contracorriente del agua absorbiendo así el calor latente de evaporación y descargándolo en la atmósfera. El resto del agua refrigerada se conduce desde la bandeja mediante una bomba hasta el intercambiador.

La disipación de calor se realiza en el intercambiador, en cuyas placas se intercalan el agua de la torre y el fluido a refrigerar.
